好多齒輪泵的主動齒輪軸在軸向是不定位的，可以自由竄動。（因為兩側有泵蓋固定間隙配合，所以軸只能有微量竄動）。為了防止危險化學液體的泄露，很多場合下，齒輪泵設計成磁力聯軸器形式，這樣可以確保軸頭無泄露。但是磁力聯軸器在安裝時，大多數人知道內外磁鋼有很高的同心度要求，但是忽略了它們的軸向精度。

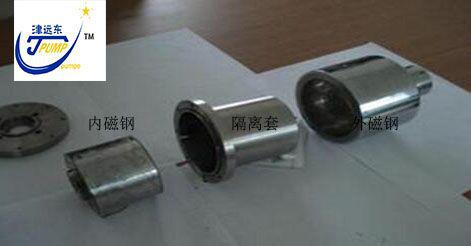

磁力聯軸器結構圖片

如圖所示，當內磁鋼和外磁鋼沿軸線方向正好對中時，磁場也正好對中。外磁鋼轉動時，除了圓周方向產生扭矩以外，不會產生軸向力量，屬于最理想位置。當外磁鋼安裝時，遠離內磁鋼，由于內外磁鋼磁體的吸力作用，使得從動軸產生一個向右的拉力，而且內外磁鋼偏離距離越遠，這個力量就越大。這樣導致泵內的齒輪也會產生一個偏向右側的力量，從而導致泵蓋單側磨損！如果內外磁鋼安裝時距離小于規定距離，就會產生一個相反的力量，磨損另外一側的泵蓋。這兩種情況都是不允許的。

為了避免上述情況的發生，一方面要求泵的零部件要嚴格按照設計尺寸加工，另一方面，在整機組裝時，要檢測一下軸向力的大?。【褪菍㈦姍C（或者泵頭），首先固定一端，而將另一端緩慢滑到組裝位置，觀察螺栓孔與底座上的螺紋底孔，是否能齊？（大多數情況是對不齊的，如果人為克服磁力強行推到位置，勢必產生額外的軸向力量）。如果偏近或者偏遠，則應該調整外磁鋼在電機軸上的位置，直到感覺不到有軸向磁力，而且軸向誤差不超過2mm為好。調整好以后，將所有螺栓固定好即可。
