產品簡介：三螺桿泵是轉子式容積泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進出口之間形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續、平穩、軸向移動的壓力液體。

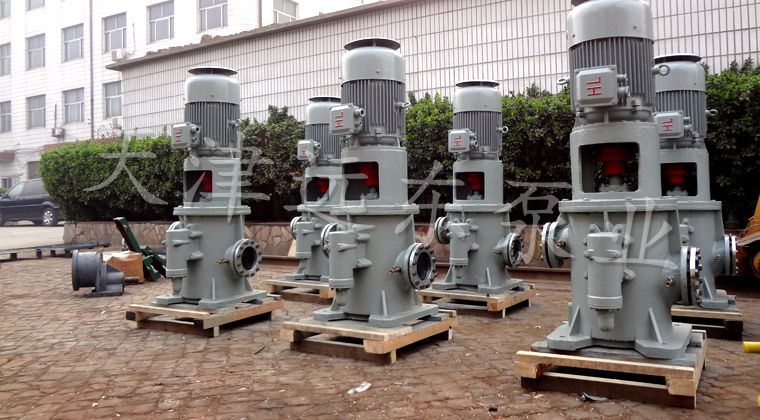

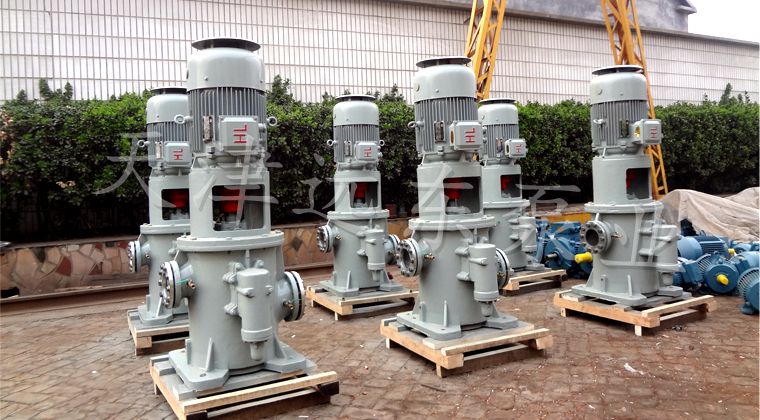

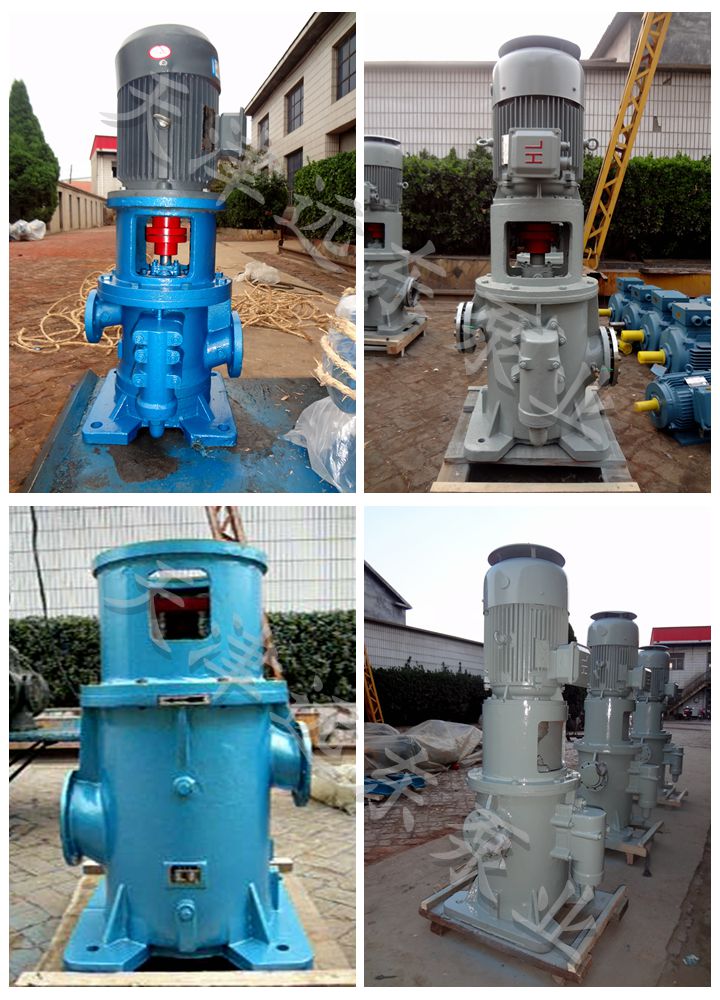

產品名稱：3GCL船用立式三螺桿泵
所屬分類：三螺桿泵
流量范圍：4-96m3/h
工作壓力：≤0.8MPa
轉速范圍：≤1450RPM
使用溫度：≤150℃
粘度范圍：20-150mm2/s
密封形式：機械密封
適用范圍：在船舶上用作輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵
1、結構簡單：具有多種結構形式，一般小流量0.2~6.5m3/h，泵的泵體和襯套合為一體（統稱泵體），軸封為機械密封。中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有機械密封和填料密封兩種。船用泵的安裝形式有臥式和立式兩種，原動機為交、直流船用電動機。
2、壽命長：三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從桿繞軸心線自轉，主、從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命堪稱半永久性。
3、三螺桿泵具有高吸入能力，所輸液體在泵內作軸向勻速直線運動，壓力脈動小，流量穩定，噪音低，由于轉動部件慣性小，則起動力矩和振動很小。
4、為保證泵，電機及管路系統的安全，中等流量以上的螺桿泵均帶有安全閥當壓力超過安全閥的設定壓力時，高壓油將回流至泵的進油口。
在船舶上用作輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵

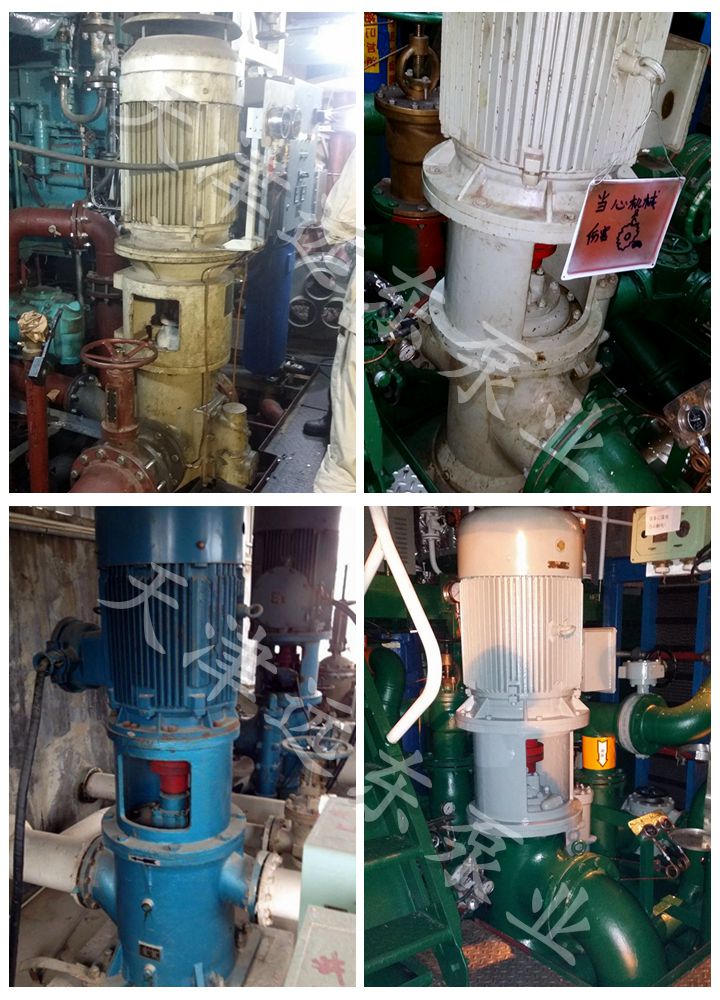

天津遠東泵業3GCL船用立式三螺桿泵用戶現場

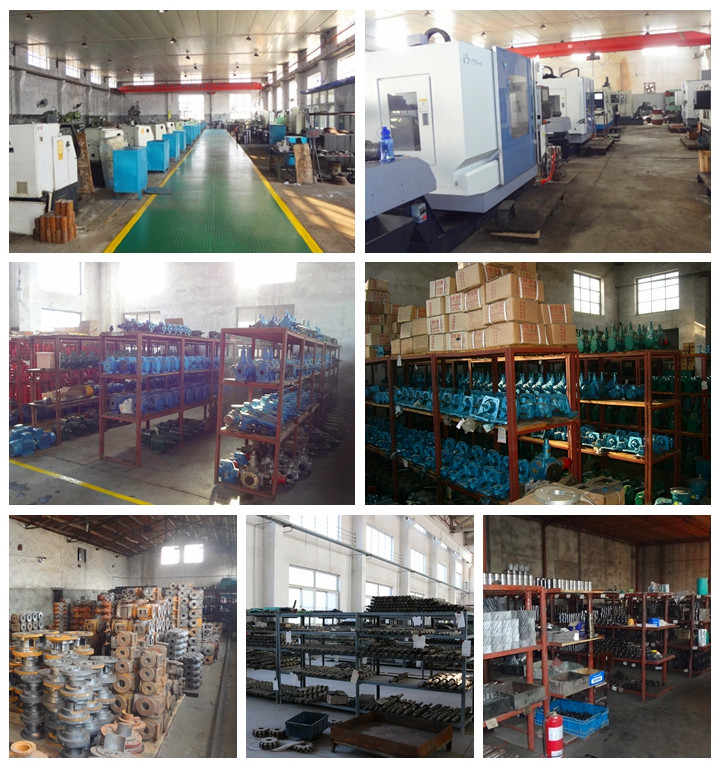

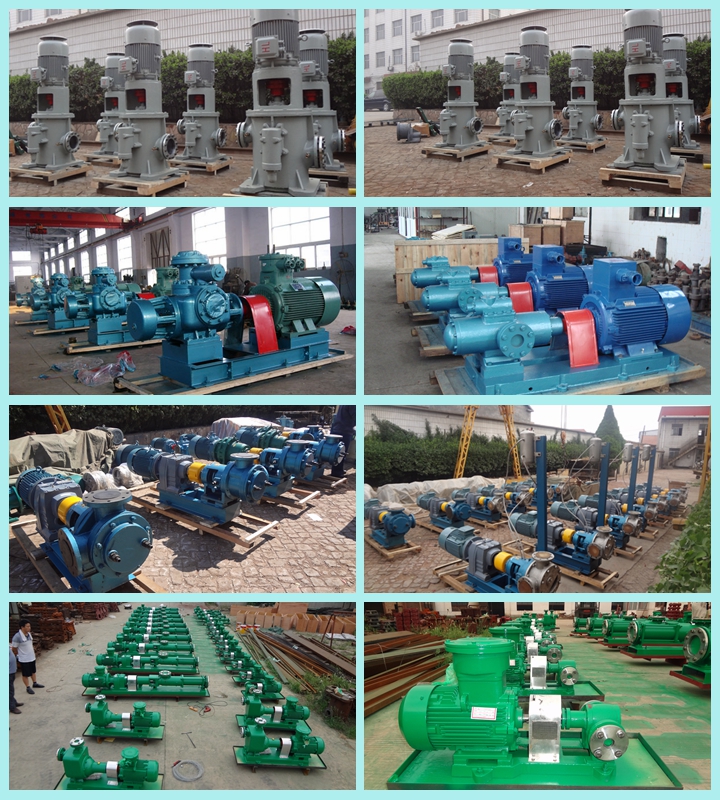

天津遠東泵業三十多年來專業生產螺桿泵、齒輪泵、高粘度泵等工業用泵，我們專心專注為您打造省時、省心、省力的流體輸送方案，您的滿意是我們最大的追求。全國免費咨詢熱線：4008-737-966。
三螺桿泵裝卸時，應將吊鉤鉤在包裝箱上所標明的位置上。
泵/機組由合格的人員小心運送，避免猛烈撞擊。
運輸過程中保持泵/機組方向并注意包裝指示。
運輸和儲存過程中泵進、出口應被封閉。
包裝材料必須按當?shù)匾?guī)定處理。
起吊設備（如叉車、起重機、吊具、滑輪、吊繩等）必須保證其強度且由有資格的人員操作。
泵或泵機組的重量件數據表。
泵或泵機組起吊時必須牢固，如泵體、法蘭或底座。
1. 安裝要求
1.1 建議泵的安裝位置，盡可能地靠近該泵抽送介質的供液源。泵房應該明亮寬敞、干凈、干燥，以便進行日常維護，并有足夠的空間進行安裝 維護與保養。
1.2 泵機組對安裝基礎要求平整；
1.3 地腳螺栓與基礎混凝土采用一次性澆灌法；
1.4. 泵機組安裝好后，應嚴格檢查聯軸器同軸度公差，控制在0.08mm范圍內，半聯軸器端面間隙是否控制在規定范圍內；
1.5 泵的吸入管，排出管口徑及法蘭面聯接應與泵的進口相匹配，管路在滿足配管要求前提下力求簡單，以減少沿程損失；
1.6 泵的吸入高度，吸程應保證泵在工作時所需汽蝕余量為準；
1.7 泵不允許承受管路載荷；
1.8 泵吸入管路應裝備過濾器，過濾器的濾網規格應根據輸送不同介質的情況選用，濾網規格一般為10-60目，網格的有效過流面積應大于泵吸 口面積10-30倍；
1.9 安裝前應對吸入、排出管清理干凈，嚴禁帶入焊渣、鐵銹等雜物，以免進入泵后螺桿咬死；
1.10 管路作耐壓試驗和沖洗或吹掃時，應嚴格防止對泵及附件的損壞；
1.11 泵進出口配裝相應真空表、壓力表，以便觀察工作狀態，在泵出口應安裝截止閥和單向閥；
1.12 機組安裝調試，經2小時連續運轉無異?，F(xiàn)象后視作安裝合格。
2、使用方法
為了保證泵的安全運轉，第一次啟動前的最終檢查是非常必要的，下面所列設備交付正常運轉所必須檢查的幾項內容；
2.1 檢查所有管道：管道是否都有獨立與泵的單獨支撐，并保證對泵不施加額外的力，管道以及其它附件的結合處是否有泄漏，所有管道是否都已沖洗干凈。閥門以及控制儀器是否都起作用，過濾器的網目是否符合要求；
2.2 泵腔內是否已注入足夠的被輸送的介質；
2.3 當泵軸承為外置時，應檢查齒輪箱內的油位是否達到規定的位置，過量的齒輪油會引起齒輪油的過熱；
2.4 檢查進出口壓力表以及其它儀表是否工作正常；
2.5 檢查所有管道、電纜、控制線以及附屬設備；檢查泵軸的轉動：用手轉動聯軸器，檢查泵軸聯軸器與電機軸是否均勻地轉動，如果有任何的 磨擦與咬合，則不應交付使用，應該查出故障原因并排除；
2.6 檢查泵的轉動方向：點動電動機，檢查泵軸的轉動方向是否與泵上的轉向牌的方向一致；
2.7 打開管路所有閥門，保證整個輸送管道暢通；
2.8 帶冷卻結構的，開機前應先沖冷卻液，保證排水口有較大的冷卻液流出；
2.9 啟動電機檢查裝置是否有異常噪聲與震動。任何異常的震動和聲音的改變必須尋清原因，并加以排除；
2.10 如需停泵應先斷開電機電源再停泵，然后關閉進、出口管道上閘閥。
3、維護事項
3.1 泵驅動器若出現異常聲音應立即停機，查找原因；
3.2 出口壓力應在工作壓力范圍內，否則應查找原因；
3.3 若我廠提供了安全閥，則安全閥在出廠前已調試好，不應隨意調整；
3.4 注意泵溫的升降，以防止發生螺桿咬死，或軸功率不足現象；
3.5 軸封處漏油量大于10mL/h，應停機檢查；
3.6 先停泵后關閉閥門；
3.7 根據所輸送介質粘度的不同，泵的輸出壓力有所不同；
3.7.1 輸送3oE的介質，應降壓使用；
3.7.2 輸送3-100oE的介質，允許泵在最高壓力下使用；
3.7.3 輸送100oE以上的介質，應調整轉速或控制油溫下降；
4、潤滑
4.1 三螺桿泵軸承為內置時，其軸承和齒輪都是通過被輸送介質本身來潤滑的，無需再加潤滑油或潤滑脂。當軸承為外置時，采用齒輪箱中的齒輪油來潤滑冷卻同步齒輪，同時也用來潤滑軸承座上的圓滾子軸承。建議齒輪箱中的齒輪油應采用參有抗泡劑、抗氧防腐劑以及抗磨極壓劑的高品質的齒輪油。
